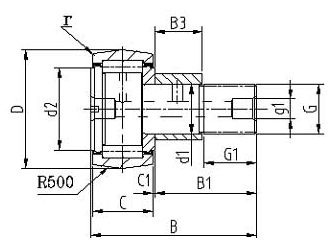

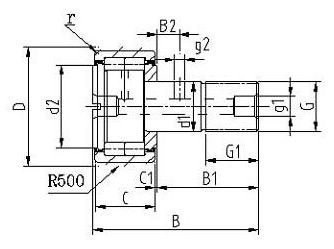

曲线滚轮NUKR(E)型
| 型号 | 外形尺寸(mm) | 基本额定负荷（N） | |||||||||||||||||
| D | d | C | B | B1 | B2 | G | G1 | g1 | g2 | C1 | d2 | d1 | B3 | e | C | Co | Cw | Cow | |
| NUKR(E) 35 | 35 | 16 | 18 | 52 | 32.5 | 8 | M16X1.5 | 17 | 6 | 3 | 0.8 | 21 | 20 | 14 | 1 | 23000 | 27000 | 16000 | 18300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NUKR(E) 40 | 40 | 18 | 20 | 58 | 36.5 | 8 | M18X1.5 | 19 | 6 | 3 | 0.8 | 23 | 22 | 16 | 1 | 24800 | 31000 | 18500 | 22800 |
| NUKR(E) 47 | 47 | 20 | 24 | 66 | 40.5 | 9 | M20X1.5 | 21 | 8 | 4 | 0.8 | 37 | 24 | 18 | 1 | 39000 | 50000 | 28000 | 34500 |
| NUKR(E) 52 | 52 | 20 | 24 | 66 | 40.5 | 9 | M20X1.5 | 21 | 8 | 4 | 0.8 | 31 | 24 | 18 | 1 | 43500 | 60000 | 29000 | 37500 |
| NUKR(E) 62 | 62 | 24 | 28 | 80 | 49.5 | 11 | M24X1.5 | 25 | 8 | 4 | 0.8 | 38 | 28 | 22 | 1 | 59000 | 79000 | 40500 | 51000 |
| NUKR(E) 72 | 72 | 24 | 28 | 80 | 49.5 | 11 | M24X1.5 | 25 | 8 | 4 | 0.8 | 44 | 28 | 22 | 1 | 65000 | 93000 | 45000 | 61000 |
| NUKR(E) 80 | 80 | 30 | 35 | 100 | 63 | 15 | M30X1.5 | 32 | 8 | 4 | 1 | 47 | 35 | 29 | 1.5 | 95000 | 133000 | 67000 | 93000 |
| NUKR(E) 90 | 90 | 30 | 35 | 100 | 63 | 15 | M30X1.5 | 32 | 8 | 4 | 1 | 47 | 35 | 29 | 1.5 | 95000 | 133000 | 77000 | 110000 |
